사용 설명서 Rev .01

MagiQ 지능형 그래픽 디스플레이 후미등

DongGuan ENFITNIX Technology Co., Ltd.

주의: 제품사양은 사전통지없이 변경될수 있슴.

수입원 : 코리아 싸이클 www.koreacycle.com TEL : 02-967-9154

1. 제품 사양

제품명: MagiQ 지능형 그래픽 디스플레이 후미등

사이즈: 아래의사진Fig.1 참조

모 드: Flash1, Breath(브리드), Costant on(항시점등), Burst Flash(돌발 섬광),

Graphic display(그래픽 디스플레이)

배터리: 400mAh 리차져블 리튬-이온 배터리

런타임: 2시간~54시간

무 게: 30g(마운트 브라켓 제외)

색 상: 블랙

방수등급: IPx6 생활방수

무선통신 시스템: 블루투스(BLE) 5.3

해상도: 11x11 픽셀

① 자동 표시등

② 전원 키

③ USB 포트

④ 충전 표시등

Fig. 1

2. 제품 구성

Fig. 2

3.. 작업 및 기능 설명

전원 버튼 (사진Fig. 1상의 ②번 버튼)

전원 및 기능 버튼은 아래와 같이 동작합니다.

동작	기능
싱글 클릭(1회 짧게)	라이트 켤 때 또는 라이트 모드 변경시 사용
더블 클릭(2회 짧게)*	자동->수동 또는 수동->자동으로의 모드 변경시 사용
1초 이상 길게 누름	라이트를 끌 때 사용함 **
5초 이상 길게 누름	리모컨 쌍
10초 이상 길게 누름	기본 설정 복원

Table.1

주의:

*자동(오토) 모드에서 동작중일 때 AUTO”표시등 (Fig.1 ①번)이 깜박입니다.

**자동(오토) 모드에서 바이시클의 움직임이 감지되면 라이트가 자동으로 켜지면서 동작합니다.

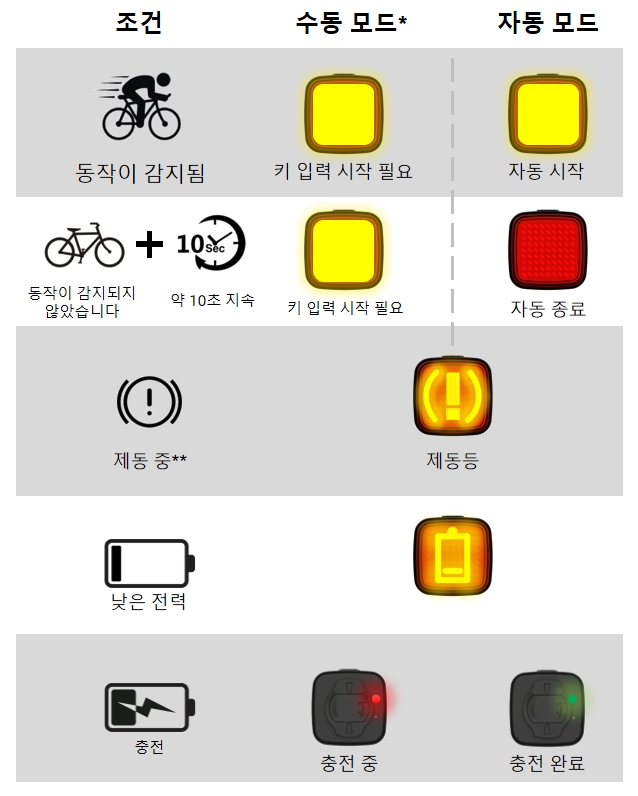

상황별 라이트 기능 및 동작 모드별 기능:

Fig. 3

주의：

전원을 완전히 끌 때는 수동(Manual)모등에서 전원버튼(②번)을 1초 이상 길게 눌러야 합니다. 자동 모드에서는 전원이 완전히 꺼지지 않습니다. 반드시 수동모드로 변경 후 전원을 꺼 주어야 합니다.

4. EFXLink (휴대폰 앱)

MagiQ는 Bluetooth를 통해 EFXLink에 연결할 수 있으며, 사용자는 EFXLink에서 개인화된 패턴을 편집하고 표시 순서를 설정할 수 있으며, 조건 표시 순서를 통해 자신이 정의한 표시 순서를 설정할 수 있다.

또 EFXLink에서는 크리에이티브 웍스를 통해 사용자가 올리고, 게시하고, 다운로드하고, 공유할 수 있는 작품을 만들 수 있다.

EFXLink를 다운로드하려면 아래 QR코드를 사용하여 EFXLink를 설치합니다.

Fig. 4

또는 아래 연결을 통해 EFXLlink를 다운로드합니다.

EFXLlink for Andriod

EFXLink의 기능은 아래와 같습니다;

1: 제품 선택

2: 장치 검색

3: 창의 공장

4: 그림 목록

5: 그림 표시 스위치

6: 사진 편집

7: 조건 표시 목록

8: 후미등으로 사진 전송 및 구성

9: MagiQ 설정 메뉴로 이동

Fig. 5

10: 사진 편집

11: 표준 로컬 갤러리에 화면 프레임 추가

12: 그림 표시 방법 설정

13: 그림에서 가져오기

14: 아이디어 웍스에 작품 업로드

15: 이 그림의 모든 페이지 삭제

16: 도면 영역

17: 현재 프레임 복사

18: 현재 모든 프레임 복사

19: 현재 프레임 또는 전체 그림 붙여넣기

20: 화면 색상 반전

21: 현재 프레임 지우기

22: 수정 사항 저장

23: 프레임 전환

24: 문자를 프레임으로 변환

Fig. 6

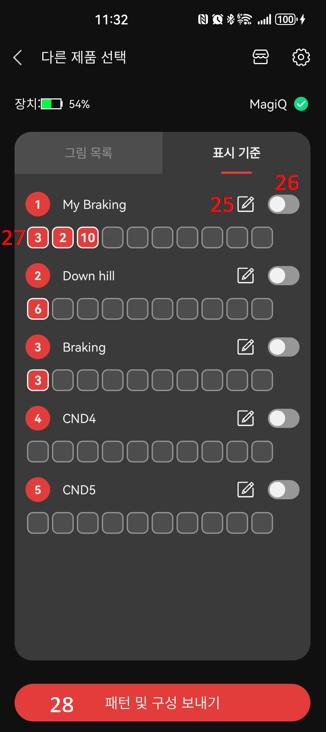

25: 조건 디스플레이 설정

26: 조건부 디스플레이 켜기

27: 그림 표시 순서

28: 전송 조건 표시 구성

29: 조건의 이름 설정

30: 시퀀스의 트리거 조건 표시

31: 그림 목록 설정

Fig. 7

32: 언어 선택

33: 자동 / 수동 모드 스위치

34: 제동 감지 스위치

35: 조향등 스위치

36: 밝기 조절

37: 배터리

38: 펌웨어 업그레이드

39: 기본 설정 복원

참고: 설정 메뉴에 들어가려면 MagicQ를 연결해야 합니다.

Fig. 8

4.1. 사진 편집

프레임을 개별적으로 편집하거나 전체 그림을 편집할 수 있습니다.

프레임 편집

프레임 편집은 별도의 프레임 그래픽만 편집할 수 있으며, APP에서 그림을 만드는 표준 라이브러리로만 사용되며 크리에이티브 웍스에도 업로드할 수 없습니다.

사진 편집

이미지 편집을 사용하면 최대 10프레임의 그래픽을 편집할 수 있으며 그래픽을 크리에이티브 웍스에 업로드할 수 있습니다.

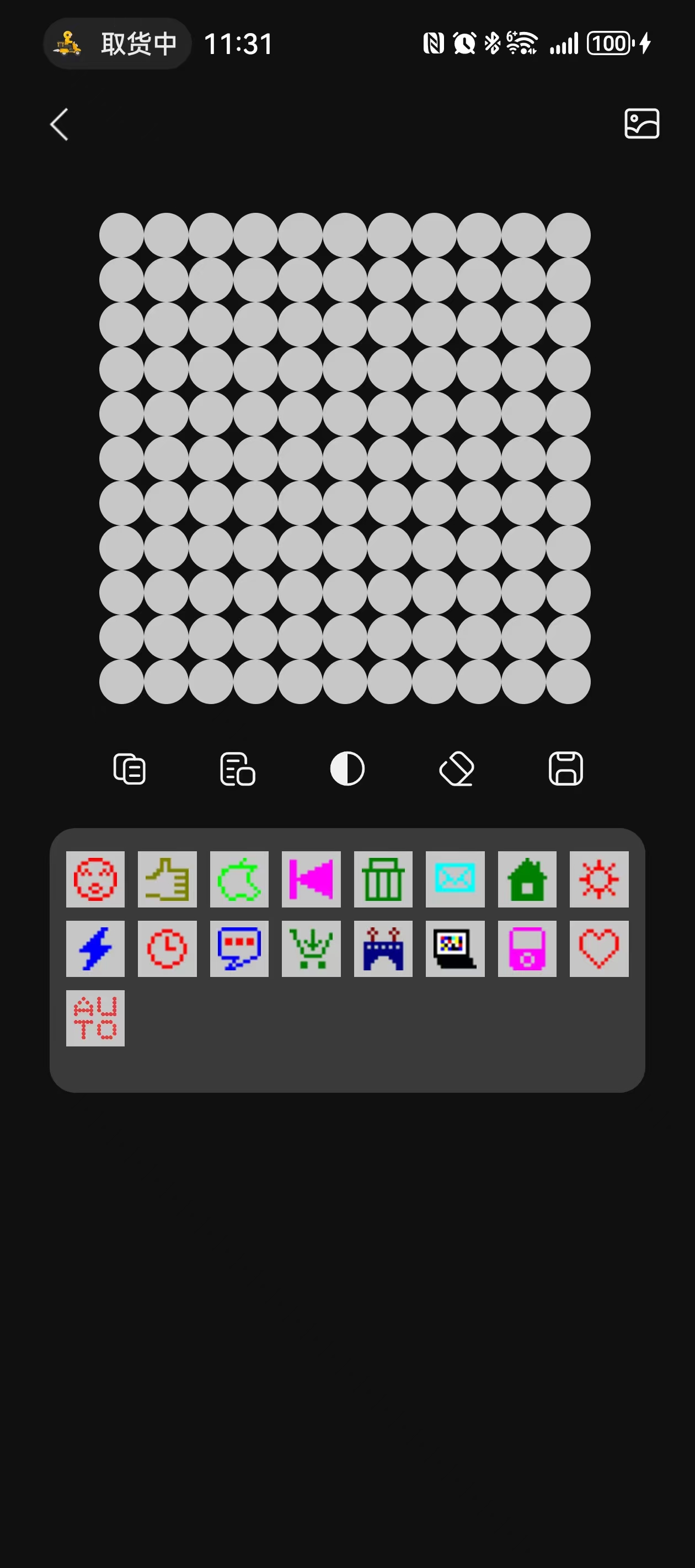

Fig. 9프레임 편집 인터페이스 (왼쪽), 사진 편집 인터페이스 오른쪽

4.2. 조건 표시 시퀀스

조건 표시 시퀀스를 사용하면 트리거 조건을 설정할 수 있으며 조건이 설정되면 사용자 정의 순서에 따라 하나 이상의 그림 / 애니메이션을 표시할 수 있습니다.

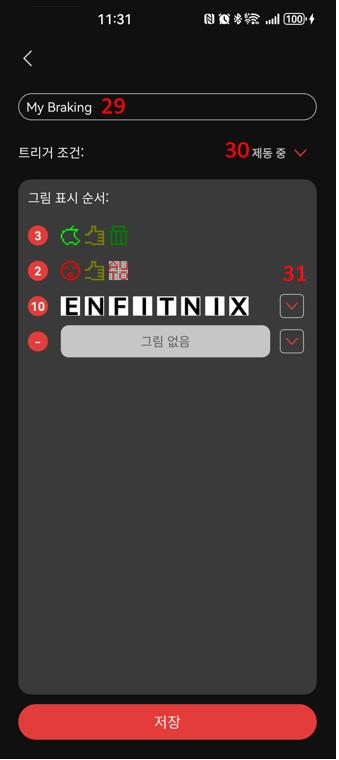

예를 들어, 그림 Fig.10과 같이 조건부 디스플레이 설정에서 브레이크가 감지되면 MagiQ는 그림/애니메이션을 3->2->10 순서로 재생합니다.

Fig. 10

4.3. 창의 공장

메인 인터페이스 (Fig. 5 오른쪽 사진) 에서을 클릭하면'크리에이티브 웍스'에 들어갈 수 있고,

을 클릭하면 계정을 등록하거나 로그인할 수 있으며, 등록을 마친 후 자신의 작품을 크리에이티브 웍스에 업로드하거나 크리에이티브 웍스에서 좋아하는 그림/애니메이션을 무료로 다운로드할 수 있다.

Fig. 11

5.장착 방법

싯포스트 마운트

1. 스텝1:고무밴드를 사용하여 싯포스트 마운트 브라켓을 타이트하게 장착하여야 합니다.

Fig. 12

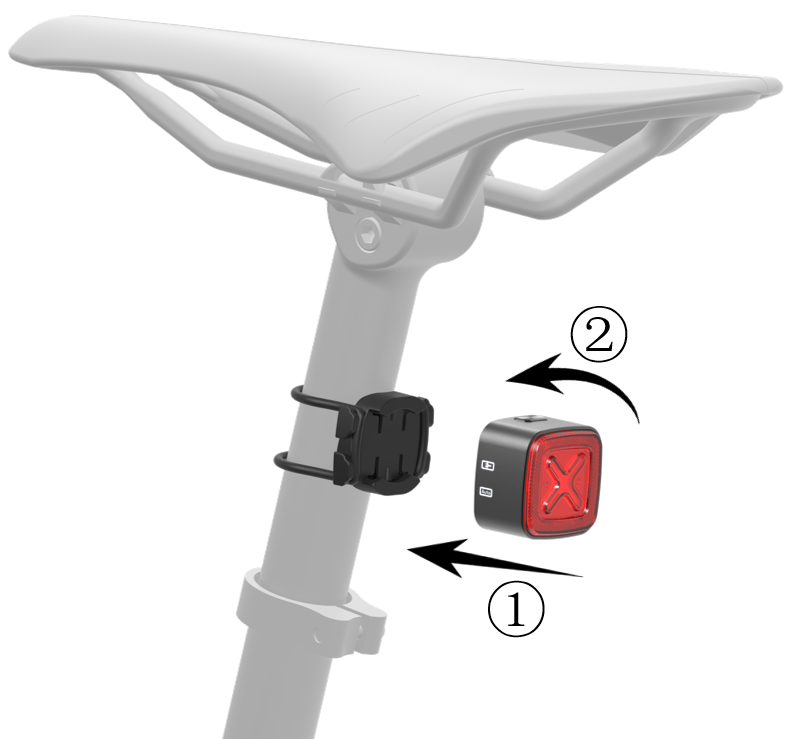

스텝2:아래 그림과 같이 CubeliteGD 라이트싯포스트 브라켓에 장착합니다.

Fig. 13

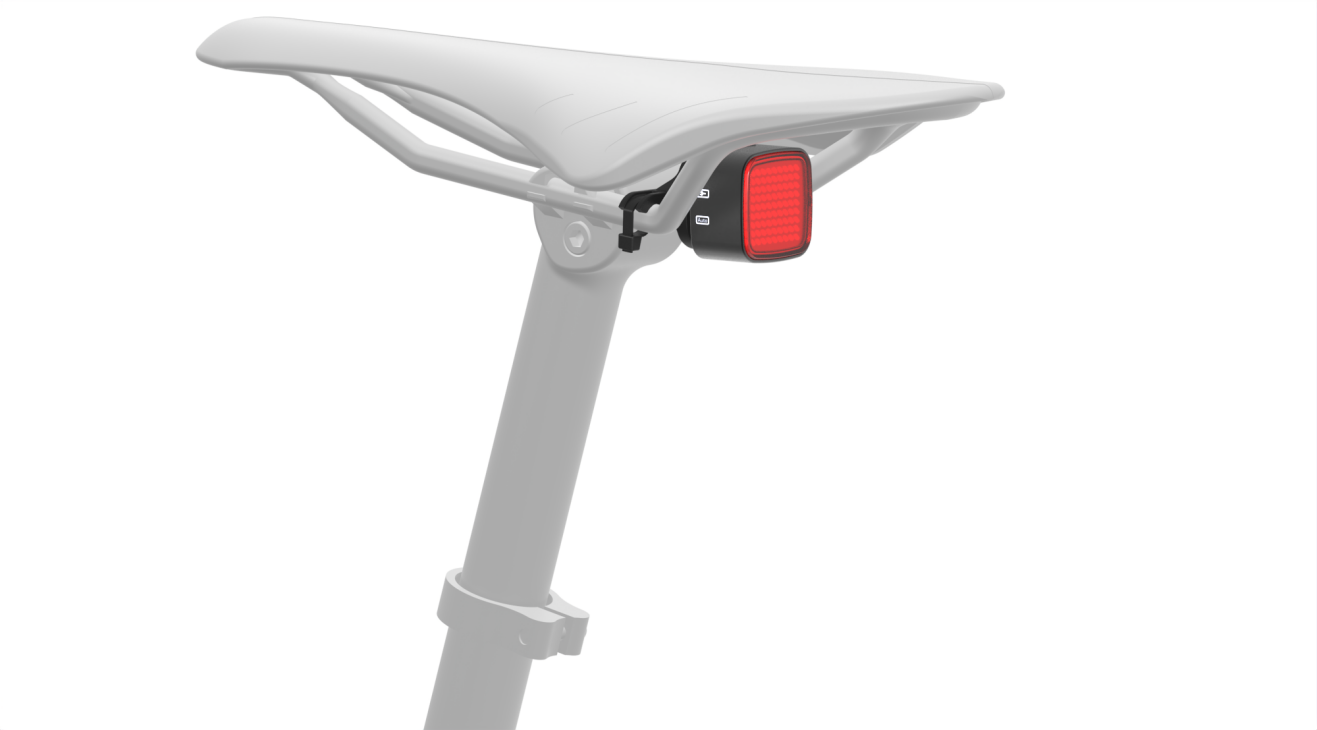

안장 마운트

스텝1:케이블타이를 사용하여 시트레일에 마운트 브라켓을 장착한 후 불필요한 케이블타이를 잘라냅니다.

Fig. 14

스텝2: CubeliteGD를 브라켓에 삽입한 후 딸깍거리며 잠길때까지 시계방향으로 돌려 끼웁니다.

Fig. 15

6. 배터리 충전 방법

1)CubeliteGD에 저전력이 표시되면 후면의 USB 단자(Fig.1의 ③)를 통해 전조등을 2~3시간 동안 충전할 수 있습니다.

Fig. 16

2) MagiQ의 버튼을 5초 정도 길게 누르면 Bluetooth 플래그가 나타나면 해제됩니다.

Fig. 17

3) 리모컨 키를 눌러 전원을 켜면 표시등이 항상 켜지면 켜집니다. 표시등이 켜지지 않으면 배터리가 제대로 설치되었는지 또는 배터리가 충분한지 확인하십시오.

Fig. 18

4) 잠시 기다리면 리모컨 표시등이 항상 깜박임으로 켜져 MagiQ 연결에 성공하는 것을 볼 수 있습니다.연결되지 않으면 MagiQ 스위치를 다시 켜거나 리모컨 배터리를 분리하여 다시 시도하십시오.

7.배터리 충전 방법

MagiQ에 저전력이 표시되면 후면의 USB 단자(Fig. 1의 ③)를 통해 전조등을 2~3시간 동안 충전할 수 있습니다.

매직리모컨은 표준 CR2032 배터리를 사용하고 있어 교체가 필요할 때 시계 방향으로 하단 덮개를 선택하면 배터리 덮개를 풀 수 있다.

Fig.19

8.품질 보증

1)본 제품의 품질 보증 기간은 1년입니다.

2)본 제품의 반품 또는 무상 교환을 구입후 1주일 이내에 한하여 가능하며 제품 및 동봉된 액세서리와 포장 등이 원래의 상태인 경우에 한하여 처리 가능합니다.

3)사용자의 부주의에 의해 발생한 파손 또는 고장 및 장시간 우중 라이딩에 다를 침습에 의해 발행한 고장에 대해서는 본사에서는 책임지지 않습니다. 본제품은 완전방수 제품이 아니므로 우중 라이딩시에는 가급적 사용을 자제하시기 바랍니다.

5)병행수입 또는 해외직구제품은 당사의 공식 수입제품과 사양이 다를 수 있으며 당사에서는 이 제품들에 대하여 품질보증 및 A/S를 제공하지 않습니다.

[한국 공식 수입원 및 총판]

코리아 싸이클

Tel : +82 2 967 9154

Email : koreasports11@hanmail.net

Enfitnix Customer Service :

Tel: +86 (0)769-2223 4810

Email: ecs@enfitnix.com

DongGuan Enfitnix Technology Co., Ltd.

Please Note:Specification are subject to change without notices.

MagiQ Smart Graphic Tail Light User Manual(한국어)
